HAProxy 를 통한 Load Balancer (L4/L7) 구성하기

Exchange/Skype/ADFS/WAP 등 MS Server 제품군들을 테스트하다보면, 로드 밸런서(LB)가 필요할 때가 있습니다.

Windows OS 계열에서는 LB 를 찾기는 어렵습니다. 이번에는 Cent OS에서 HAProxy를 통해서 LB 구성을 시도해 보았습니다.

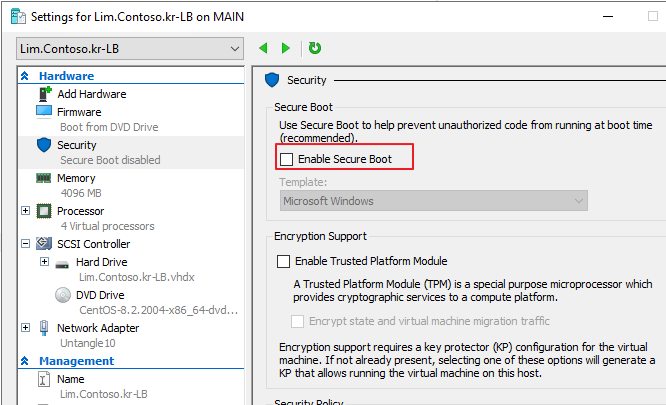

만약 Hyper-V 2세대로 생성한다면, Secure Boot는 체크 해제합니다.

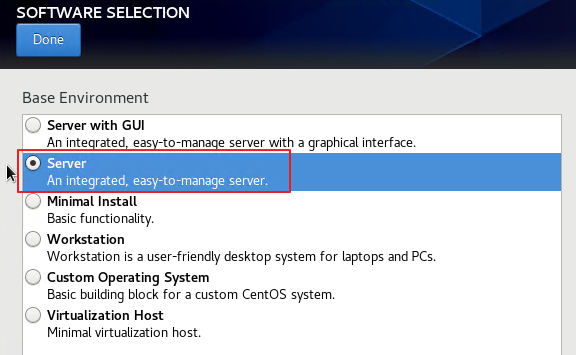

CentOS 설치시 GUI가 없는 환경으로 선택합니다.

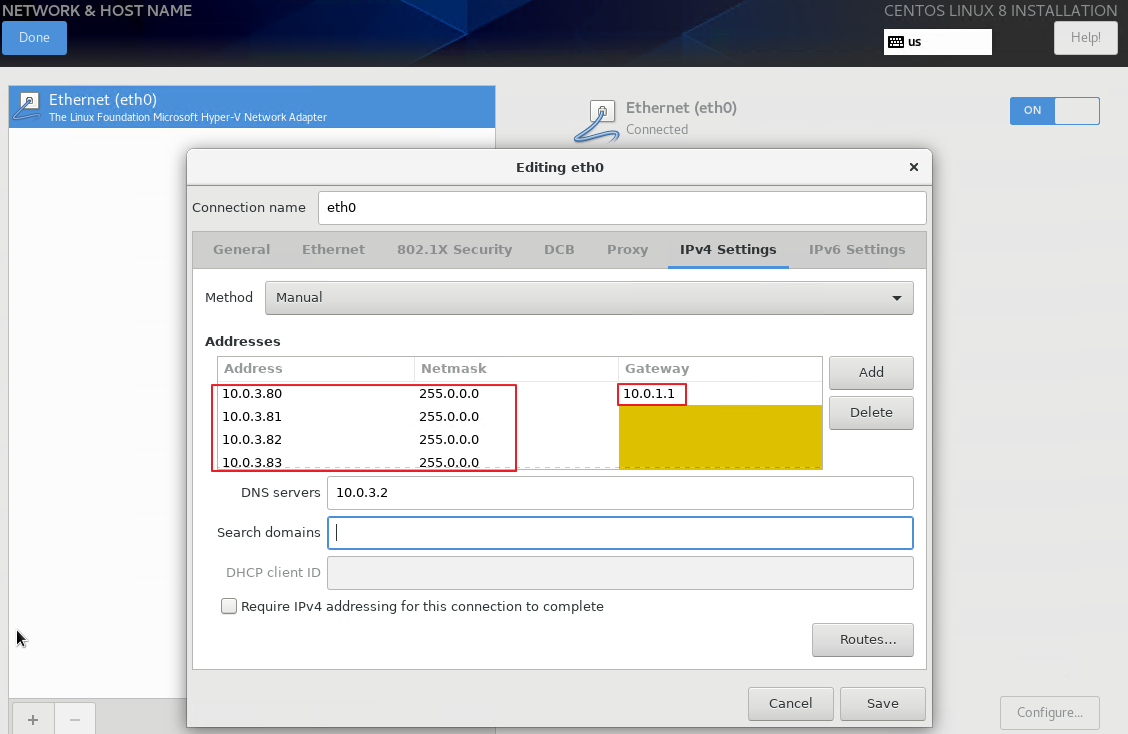

설치전에 VM에서 사용할 IP, VIP 등을 사전에 등록합니다.



저는 대부분 편의상 Root 계정을 사용하기 때문에 Root Password 를 설정하였습니다.

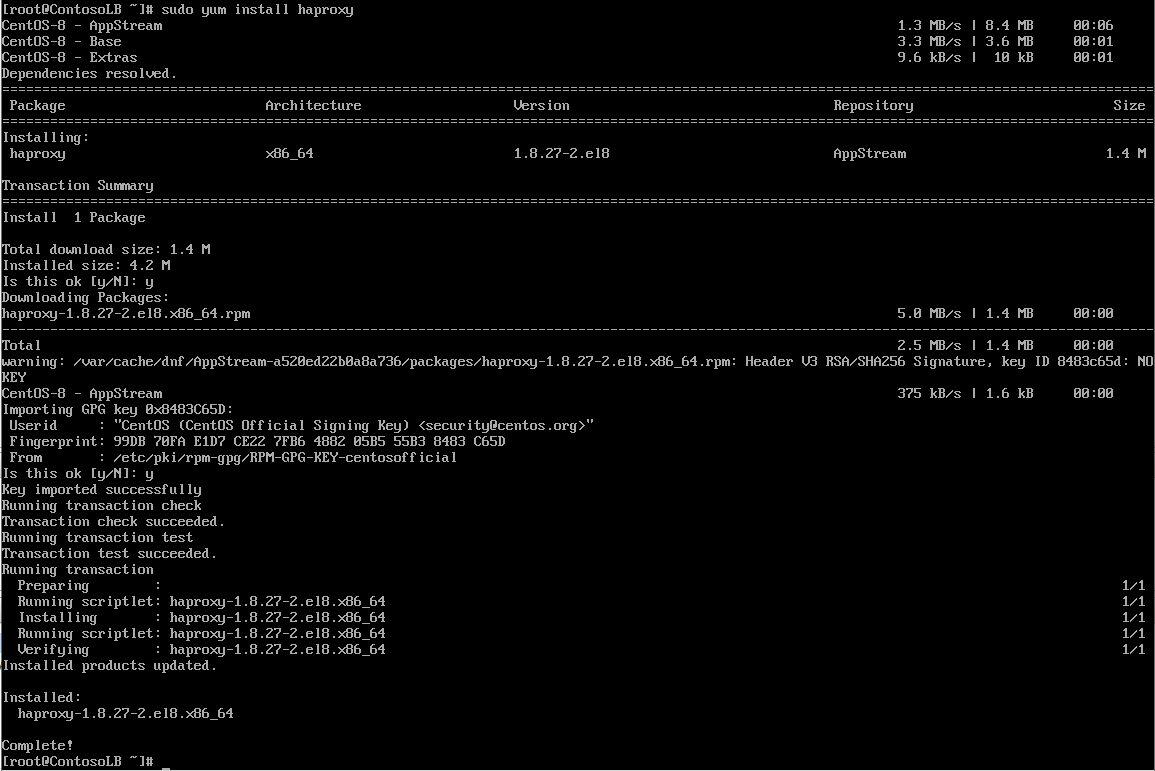

HAProxy 설치진행

sudo yum install haproxy

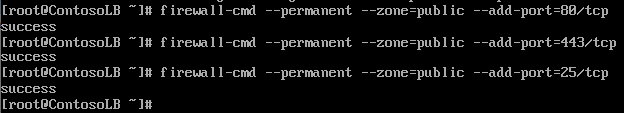

필요한 포트 Open 명령어 진행

firewall-cmd --permanent --zone=public --add-port=80/tcp
firewall-cmd --permanent --zone=public --add-port=443/tcp
firewall-cmd --permanent --zone=public --add-port=25/tcp
firewall-cmd --permanent --zone-public --add-port=9000/tcp #status페이지 포트



vi 편집기를 통한 설정 수정

vi /etc/haproxy/haproxy.cfg

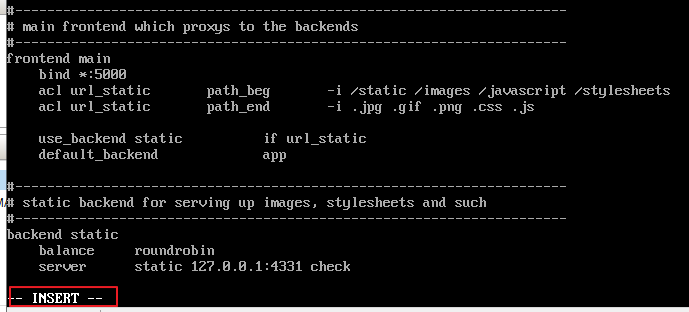

Insert 키를 입력하여 편집모드로 전환합니다.

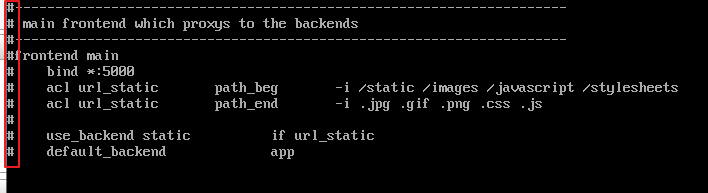

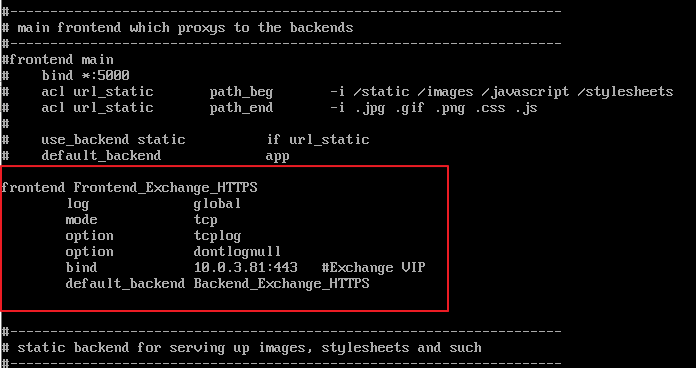

기본적으로 입력된 Frontend 설정 값을 #을 입력하여 비활성화 합니다.



그리고 아래와 같이 입력합니다.

#Exchange VIP 생성
frontend Frontend_Exchange_HTTPS
    log global
    mode tcp
    option tcplog
    option dontlognull
    bind 10.0.3.81:443    #Exchange VIP
    default_backend Backend_Exchange_HTTPS

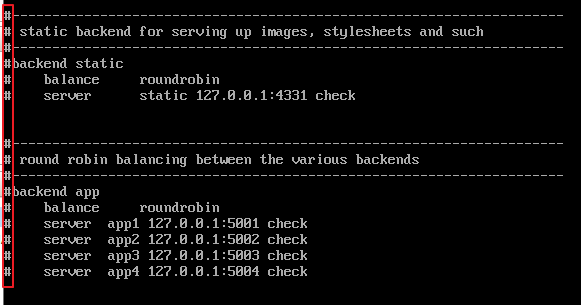

아래의 설정들도 전부 #을 입력하여 비활성화 합니다.

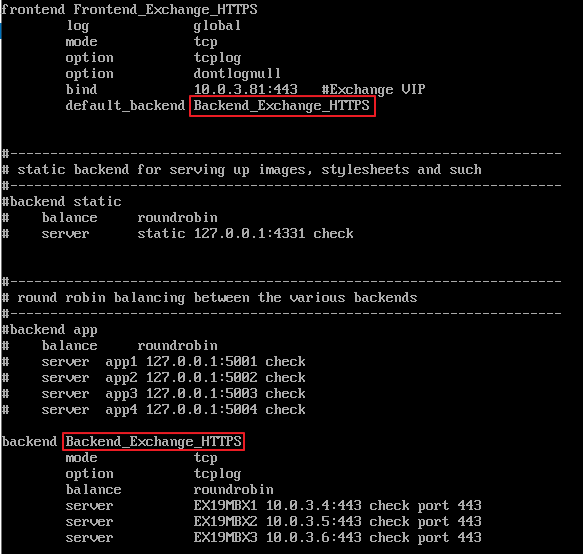

아래의 정보는 backend 대상 정보입니다. 저는 Exchange Server 3대 정보를 입력하였습니다.

Backend Backend_Exchange_HTTPS #default_backend 정보와 동일하게 입력합니다.
		mode    tcp
		option   tcplog
		balance   roundrobin
		server     <EX서버1>  check port 443
		server     <EX서버2>  check port 443
		server     <EX서버3>  check port 443

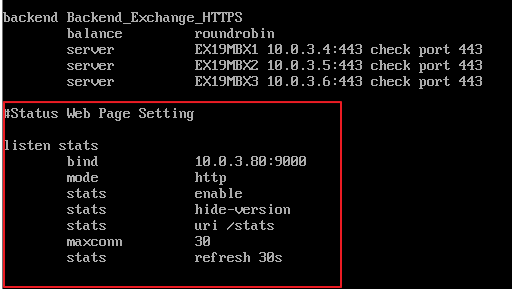

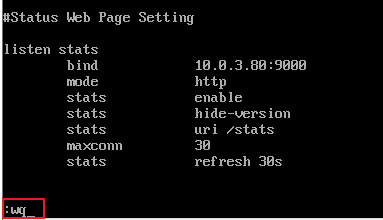

아래는 Status 페이지 정보입니다.

#Status Web Page Setting
listen stats
	bind 10.0.3.80:9000
	mode http
	stats enable
	stats hide-version
	stats uri /stats
	maxconn 30
	stats refresh 30s



ESC 키를 입력합니다.

:wq 를 입력하여, 저장후 종료합니다.

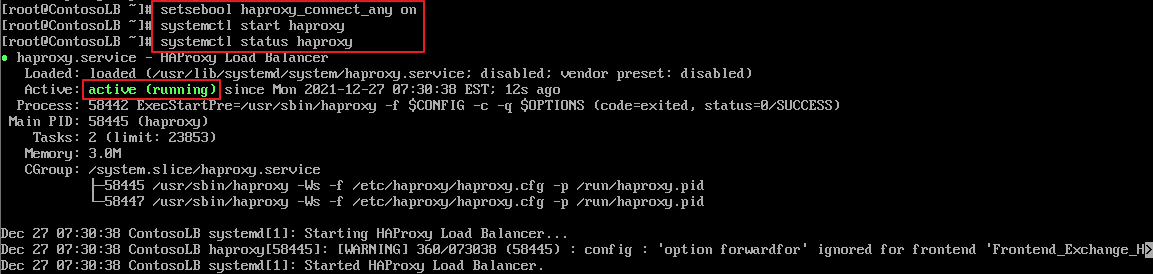

다음 명령어를 진행

setsebool haproxy_connect_any on #Haproxy에서 사용하는 IP 및 포트 허용
systemctl start haproxy #서비스 시작
systemctl status haproxy #서비스 상태 확인
systemctl enable haproxy.service #재부팅시 자동으로 서비스 시작하도록 등록

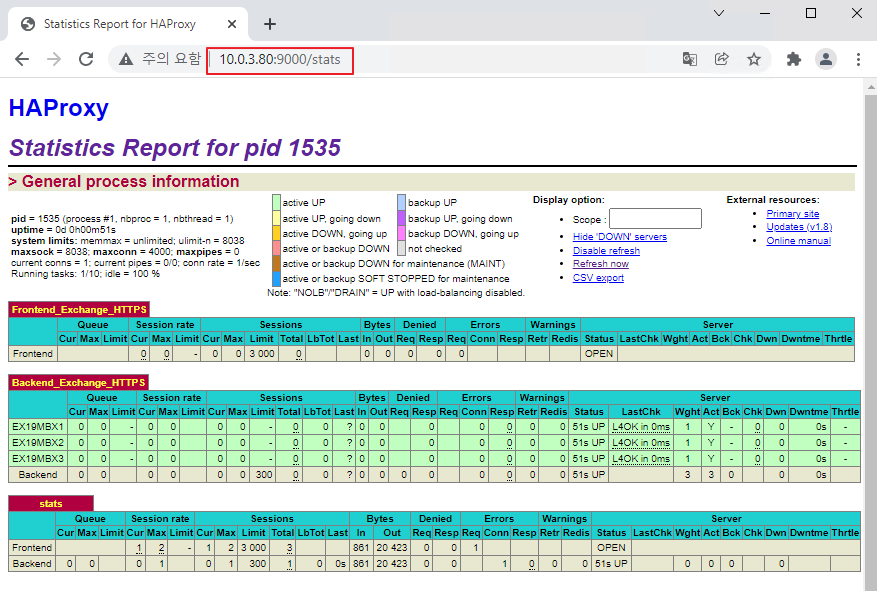

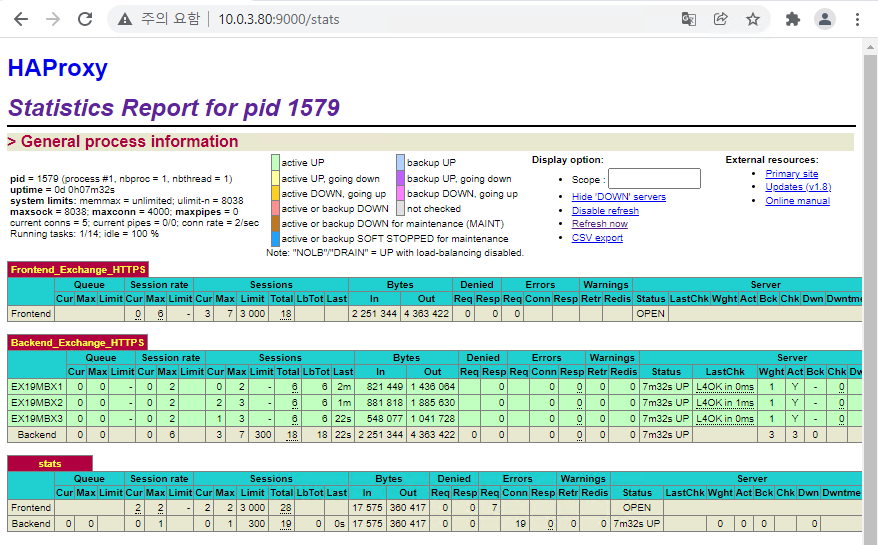

브라우저 상에서 아래와 같이 확인할 수 있습니다.

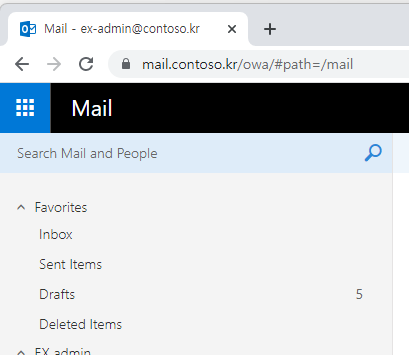

네트워크 및 DNS 설정을 VIP로 통신하도록 지정한 뒤, 정상적으로 접속되는지 확인



새로 고침을 계속 해보면 아래와 같이 접속상태가 업데이트 되는 것으로 확인됩니다.
