M365. 테스트 환경 구축(5). WAP 구성

지난 포스팅에 이어서 이번에는 Web Application Proxy (WAP) 서버 구성에 대해서 다루겠습니다.



지난 포스팅

2021.06.19 - [Office 365] - M365. 테스트 환경 구축(1). 개발자 테넌트 만들기

2021.06.19 - [Office 365] - M365. 테스트 환경 구축(2). 도메인 등록

2021.06.22 - [Office 365] - M365. 테스트 환경 구축(3). Active Directory (AD) 구성

2021.06.23 - [Office 365] - M365. 테스트 환경 구축(4). ADFS 구성



처음 구성하시는 분들에게는 "WAP이란? ADFS 를 외부에 게시한다." 라고 설명 드립니다. 그 이외에 다양한 기능이 있지만 출발을 그렇게 하는 것이 좋습니다.

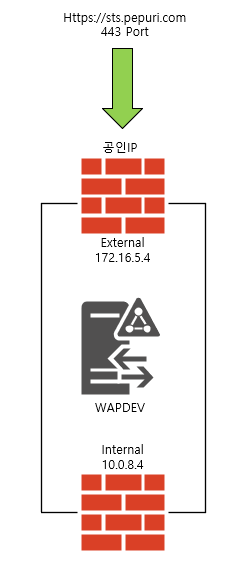

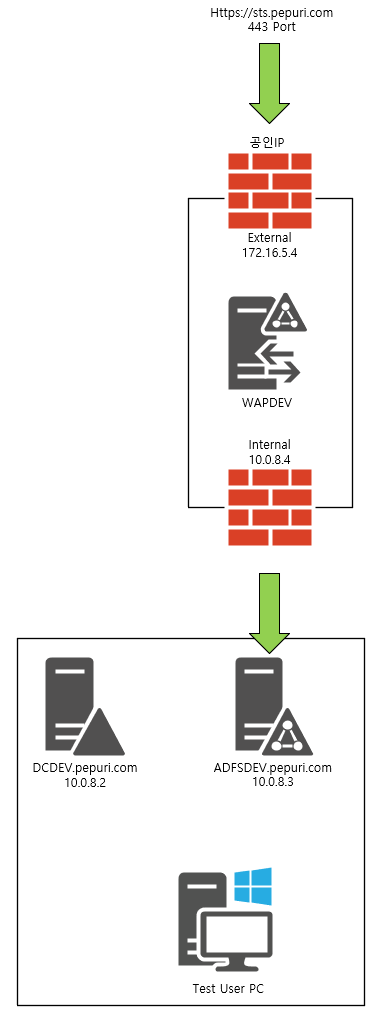

외부에서 ADFS 페이지에 접속하는 흐름 구성도는 다음과 같습니다.

보통 WAP은 DMZ 존에 구성되며 내부와 외부의 연결의 중간다리 역할을 합니다.



[단계1] 인증서 내보내기 / 가져오기

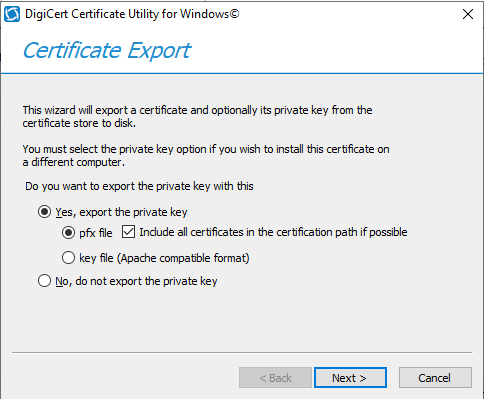

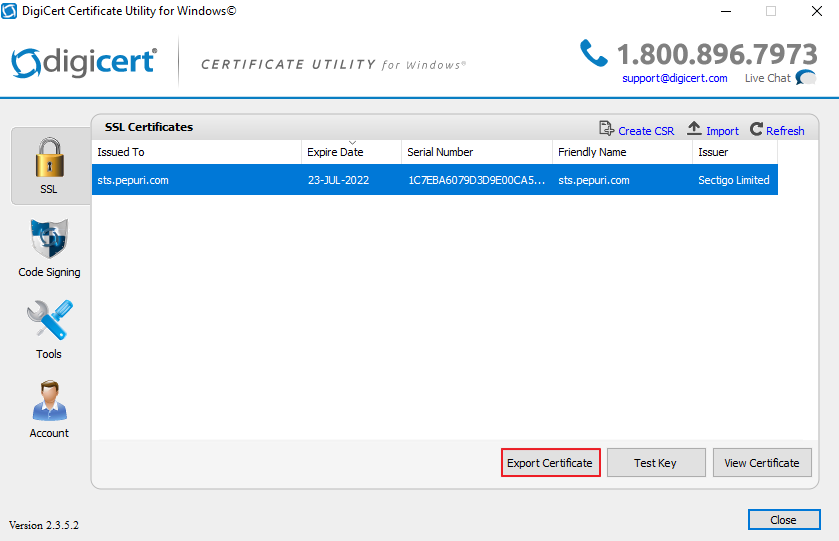

ADFS 머신에서 Digicert Util 을 실행 - Export Certificate



Next

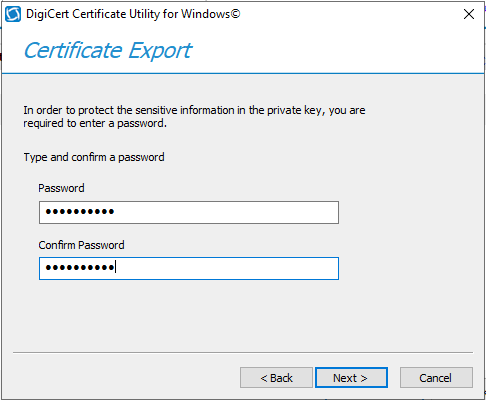

Password 생성

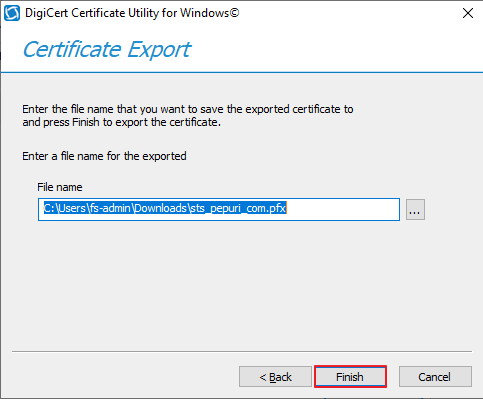

Finish



내보내기 한 인증서를 WAP VM으로 복사합니다.

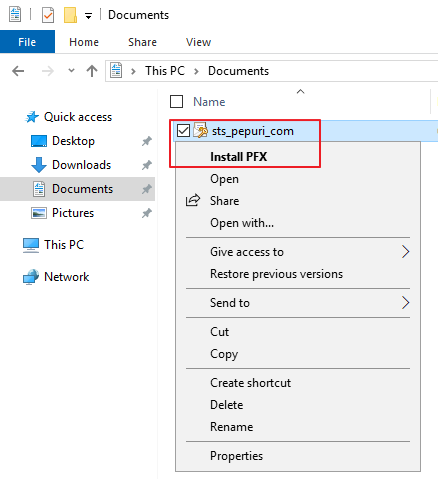

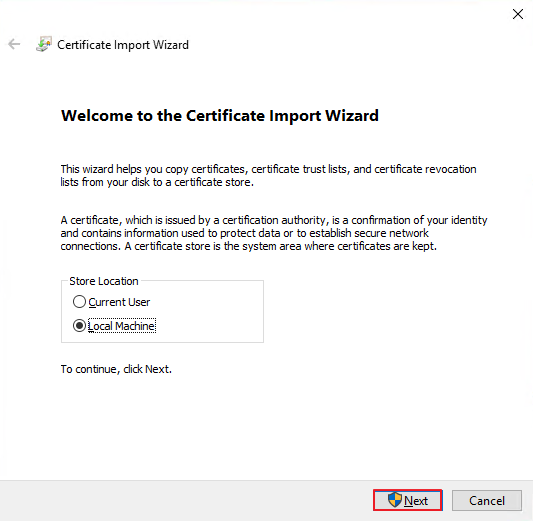

해당 인증서 파일을 우클릭 - Install PFX

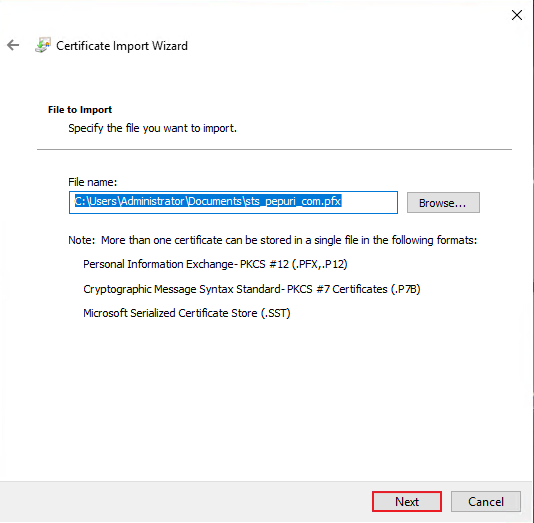

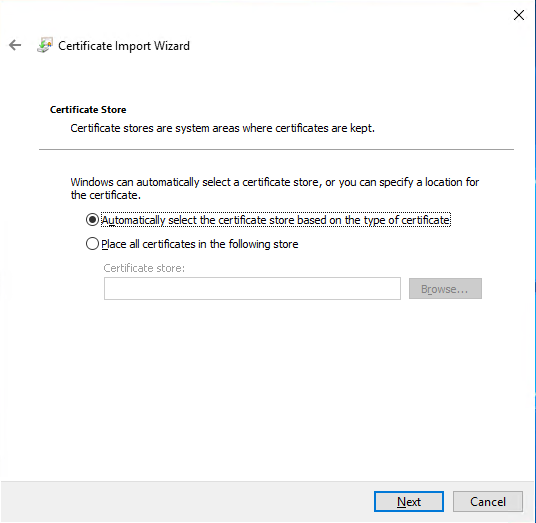

Next



Next

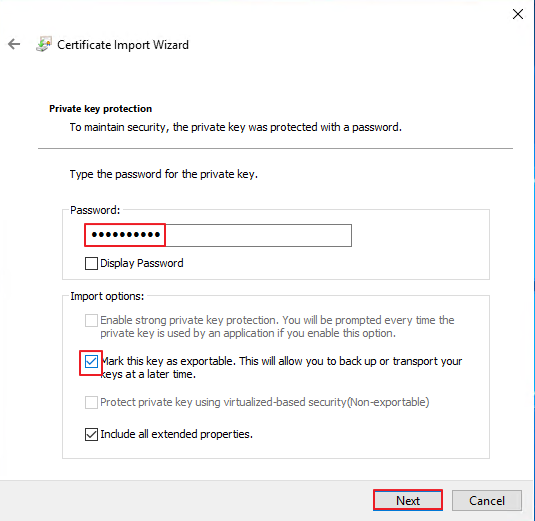

Password 입력 - Exportable 옵션 체크 - Next



Next

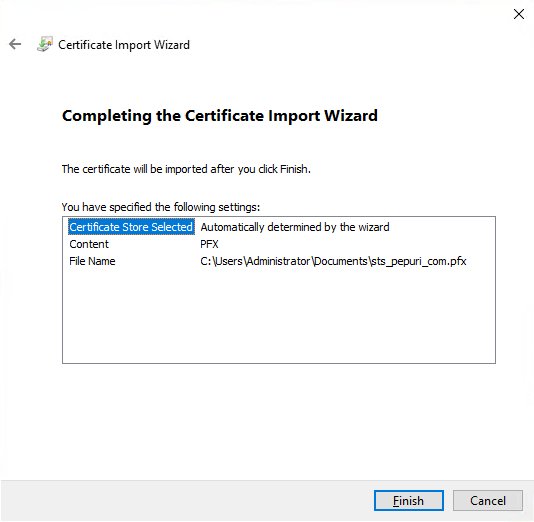

Finish



[단계2] WAP 구성

VM 스펙은 다음과 같이 설정하였습니다.

OS: Windows Server 2019 EN

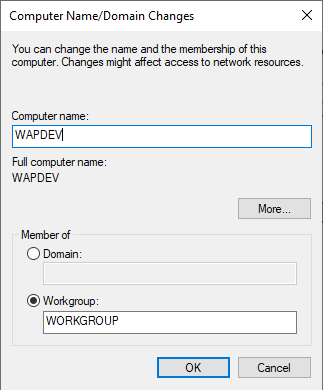

PC 이름을 변경합니다. (WAP은 도메인에 가입하지 않습니다.)

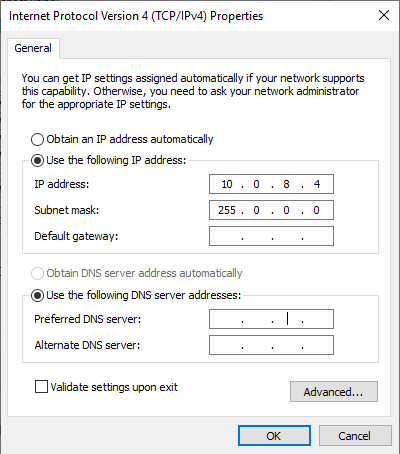

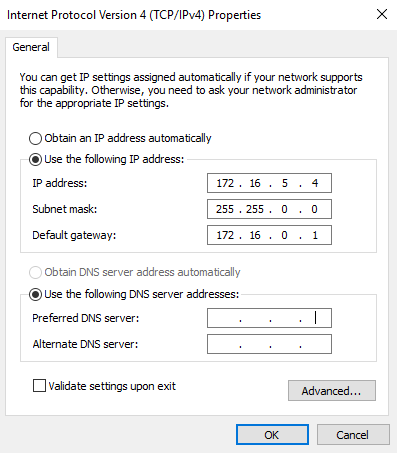

내부망 통신용 어댑터 설정

외부망 통신용 어댑터 설정

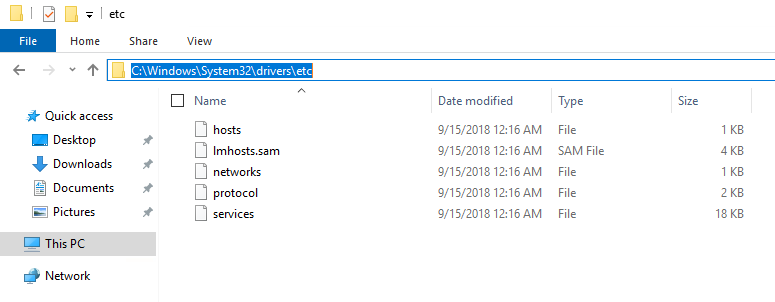

파일 탐색기를 실행한 뒤, 아래의 경로로 이동합니다.

C:\Windows\System32\drivers\etc

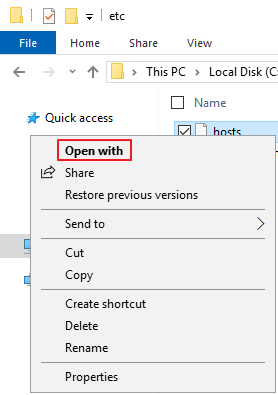

Hosts 파일을 우클릭 - Open with

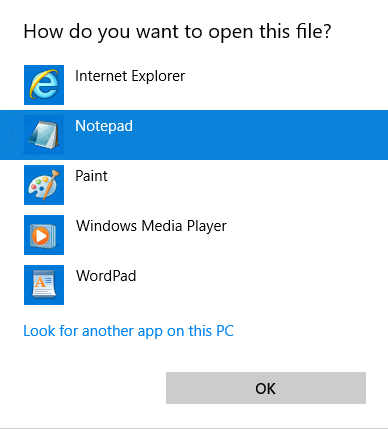

Notepad - OK

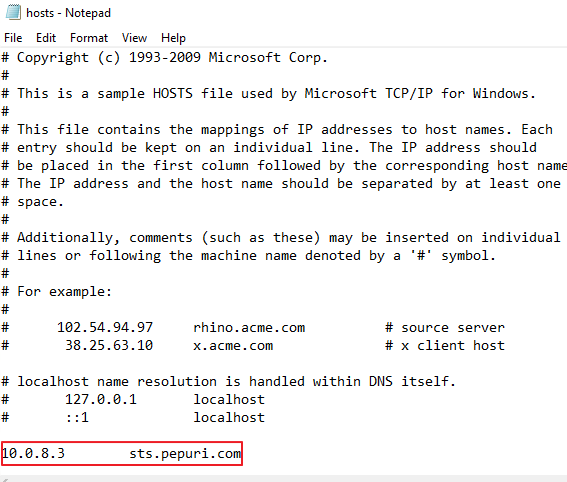

아래와 같이 ADFS 주소 를 입력한 뒤, 저장합니다.

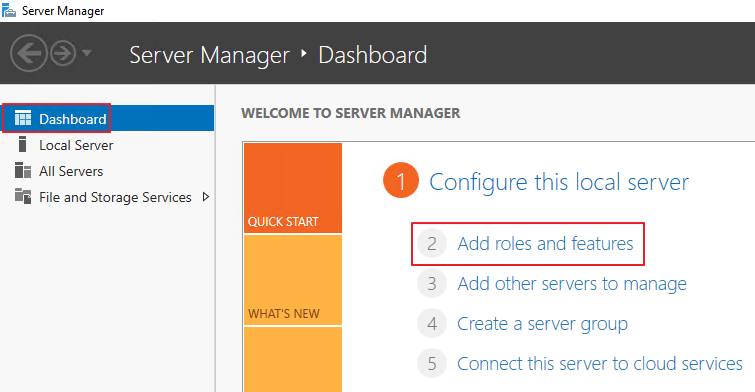

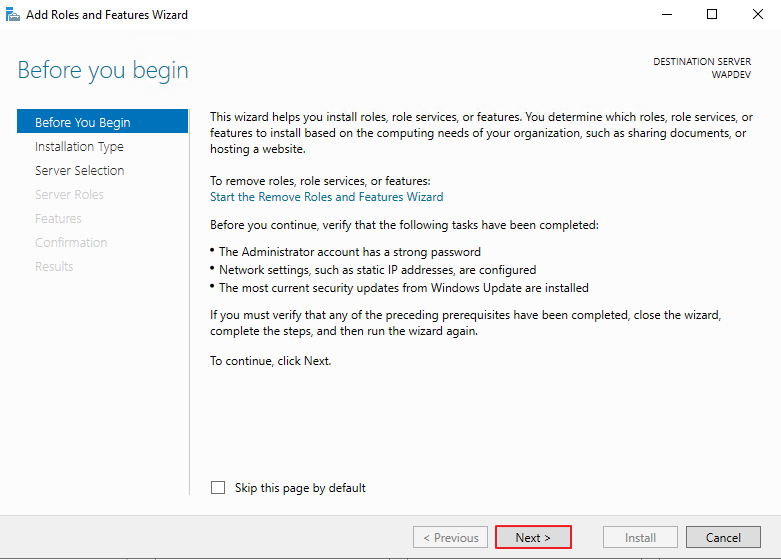

Server manager - Dashboard - Add roles and features

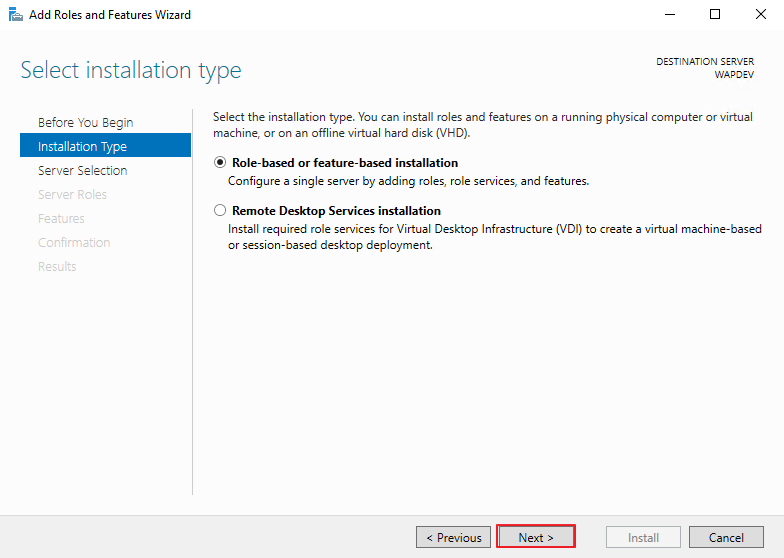

Next

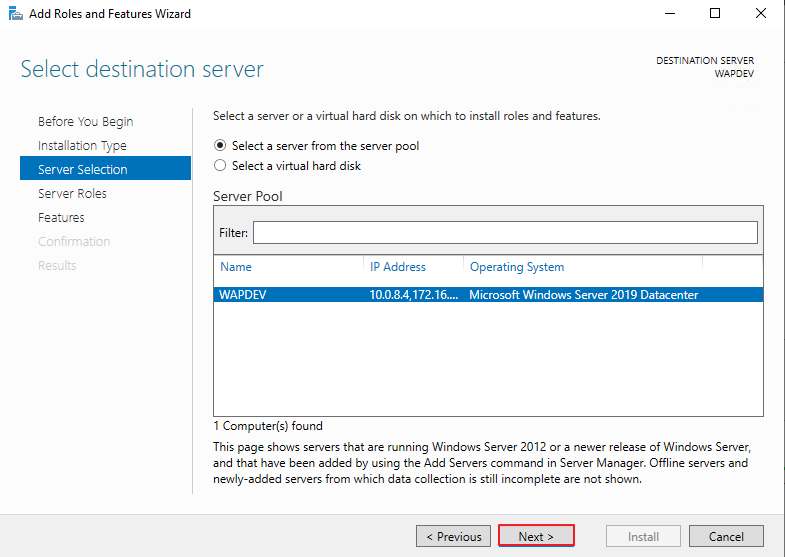

Next



Next

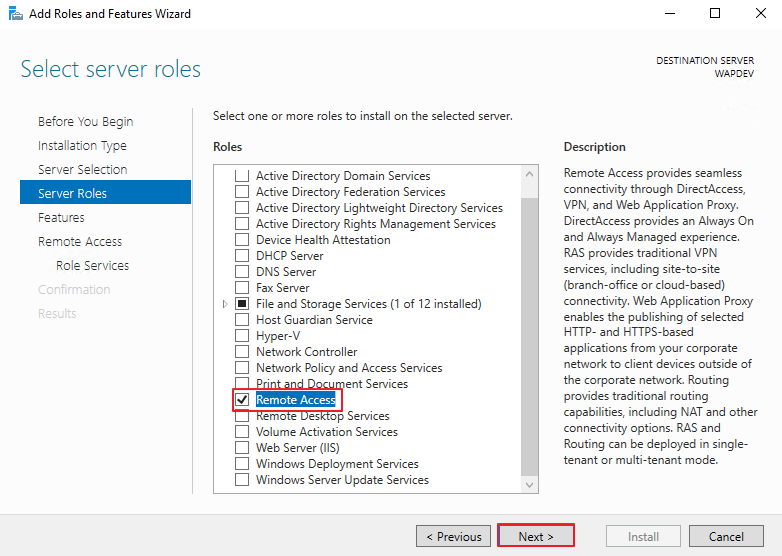

Remote Access 체크 - Next

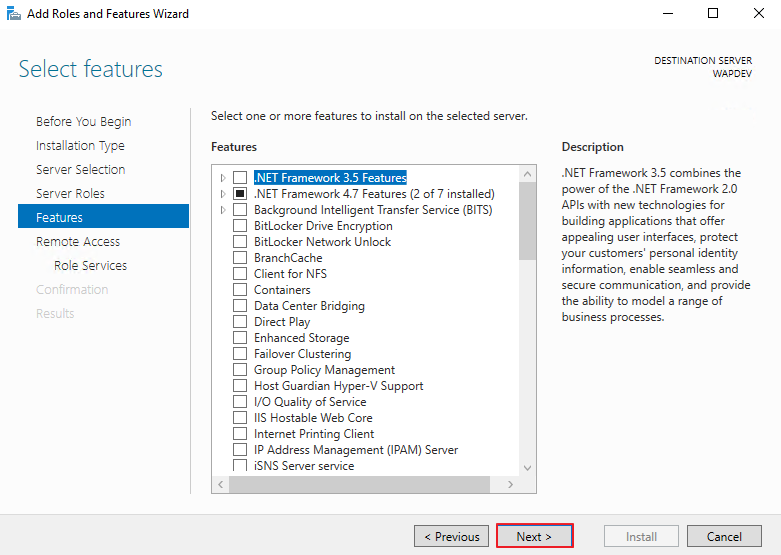

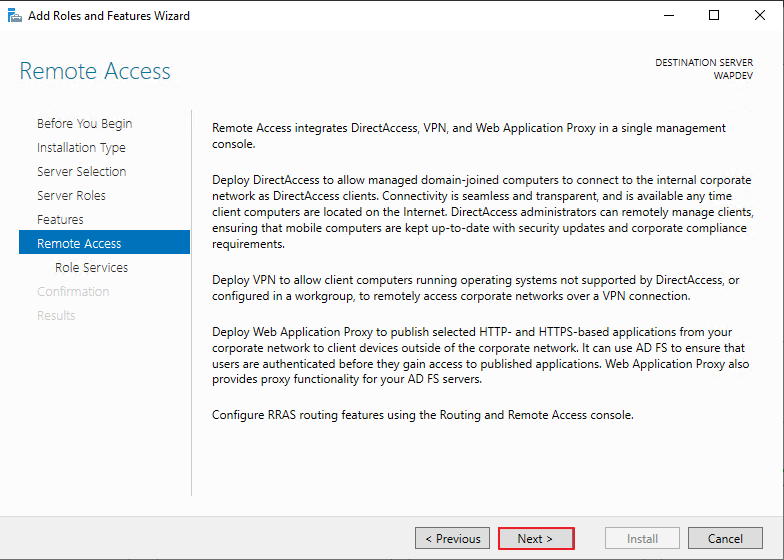

Next



Next

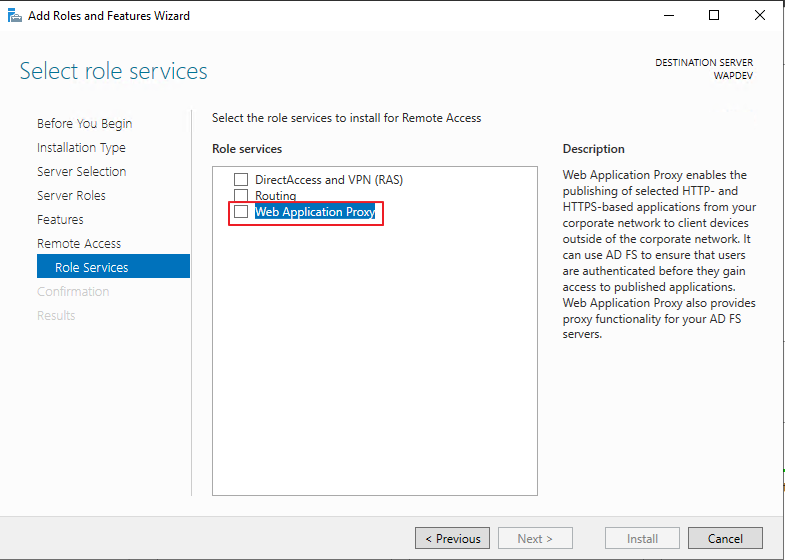

Web Application Proxy 체크

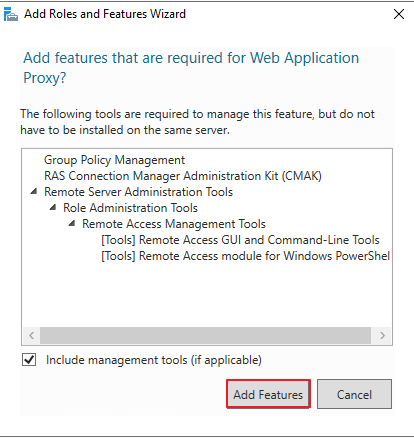

Add Features

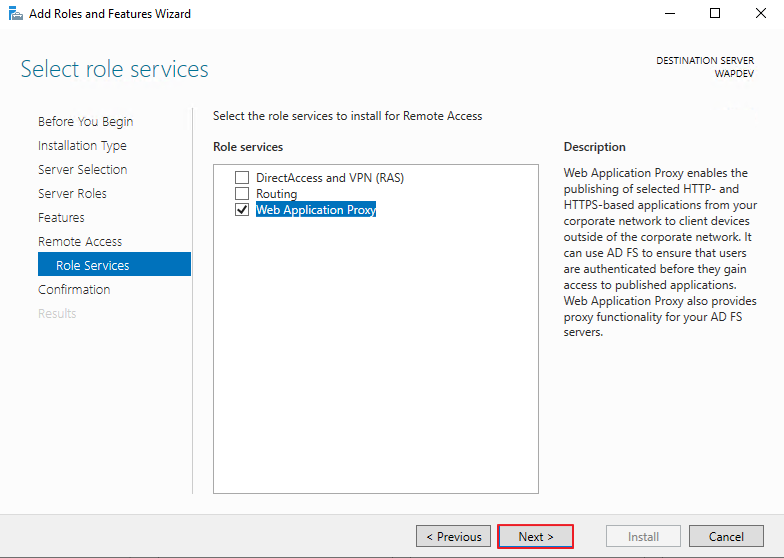

Web Application Proxy 체크 - Next

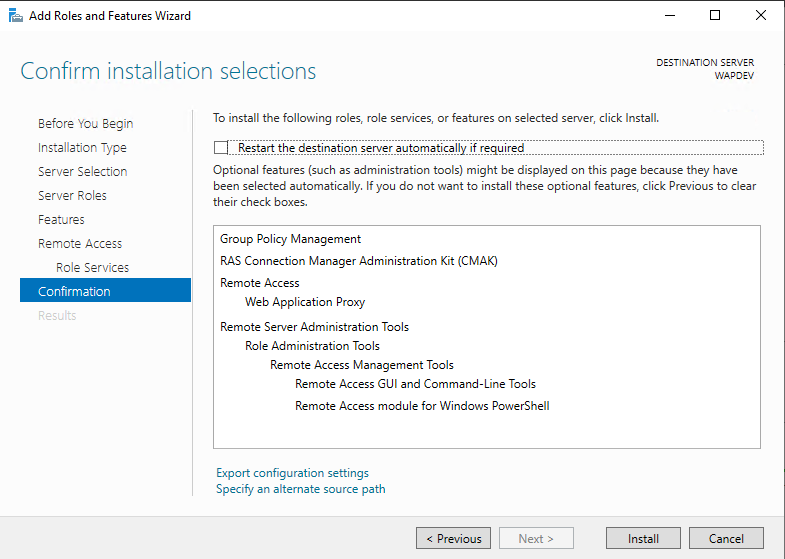

Install

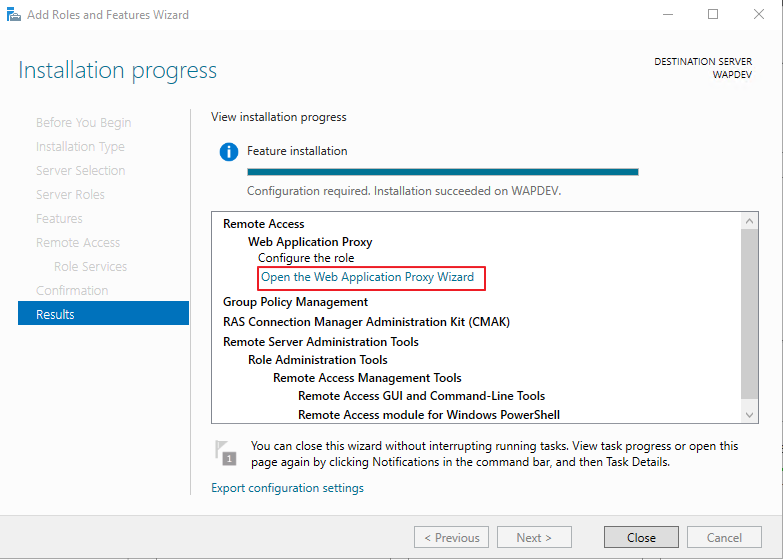

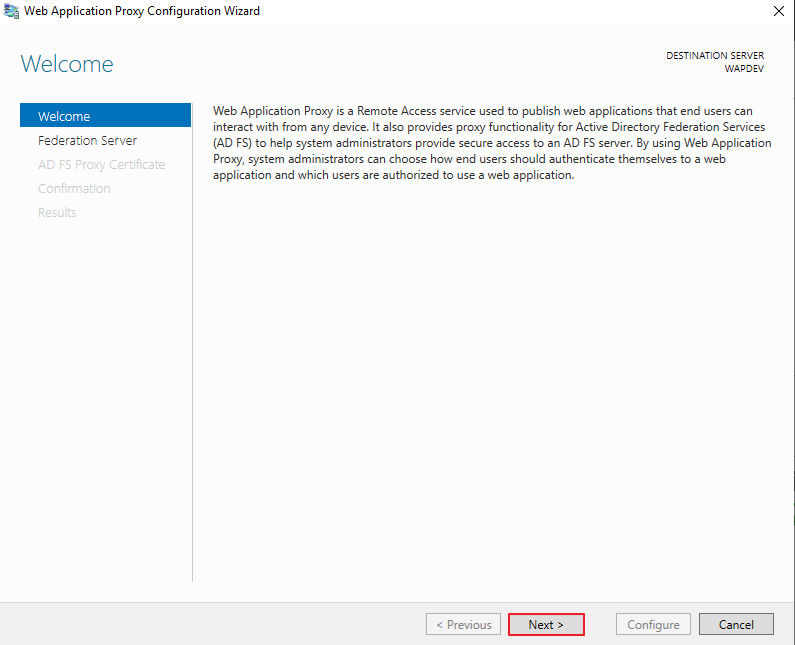

Open the Web Application Proxy Wizard



Next

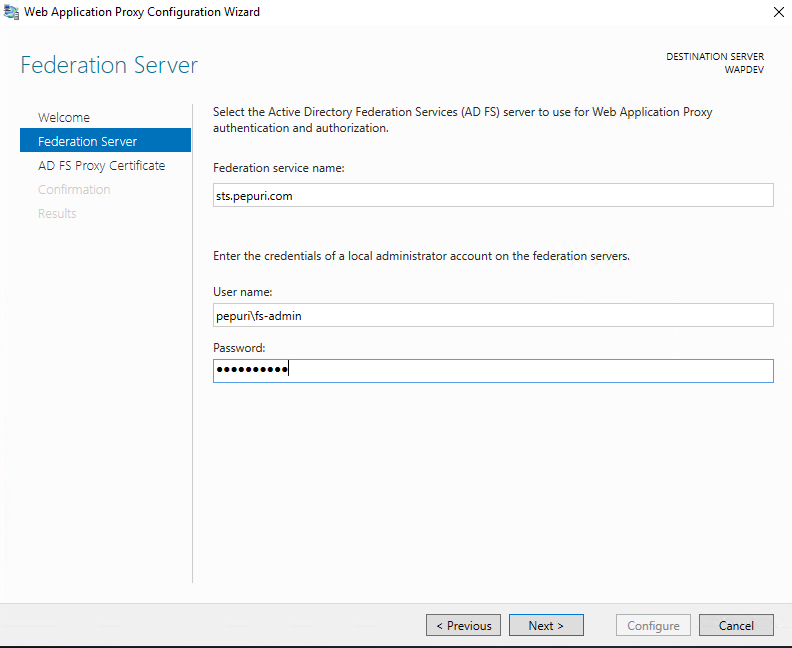

ADFS 주소 및 계정 정보를 입력한 뒤, Next

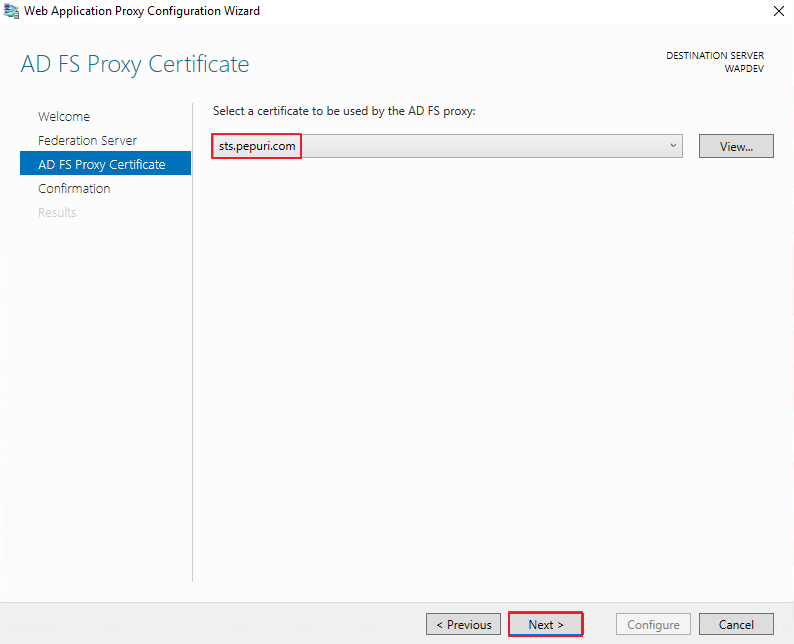

인증서 선택 - Next

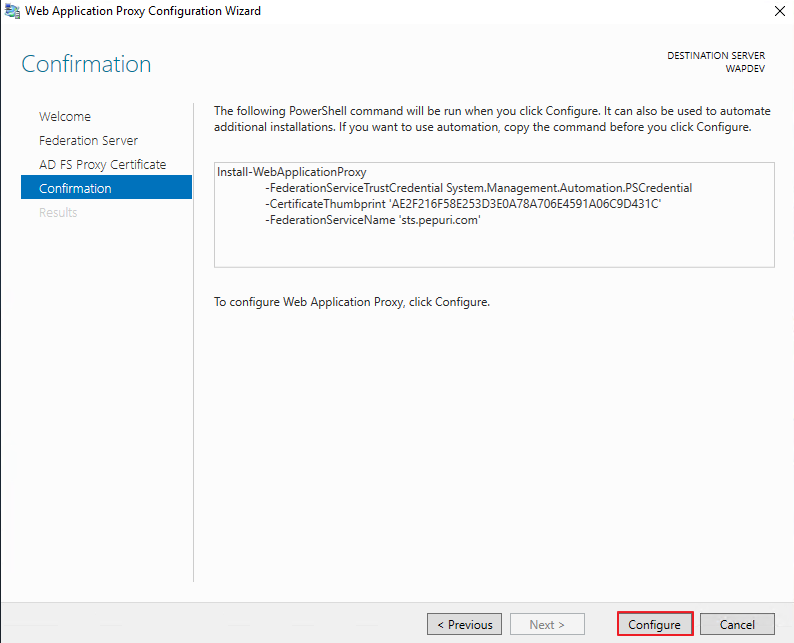

Configure

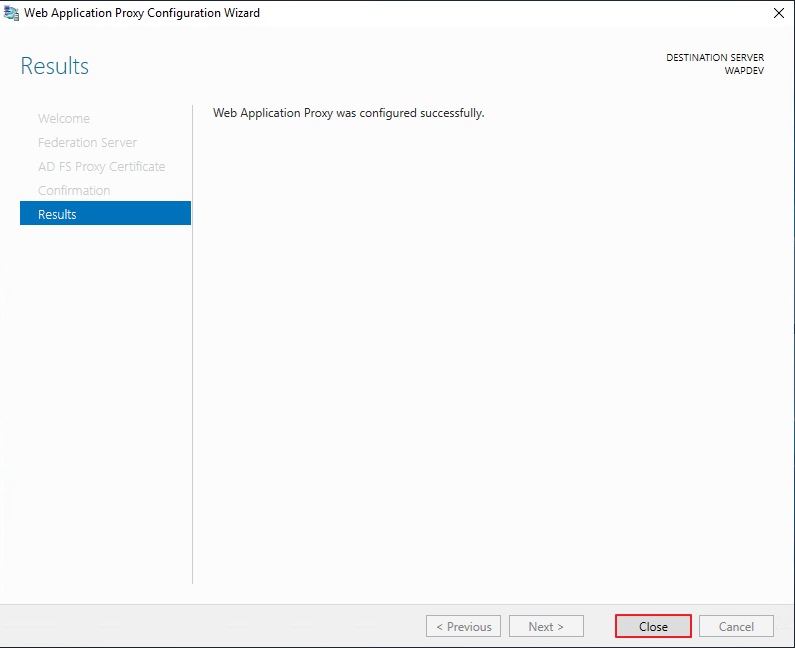

Close

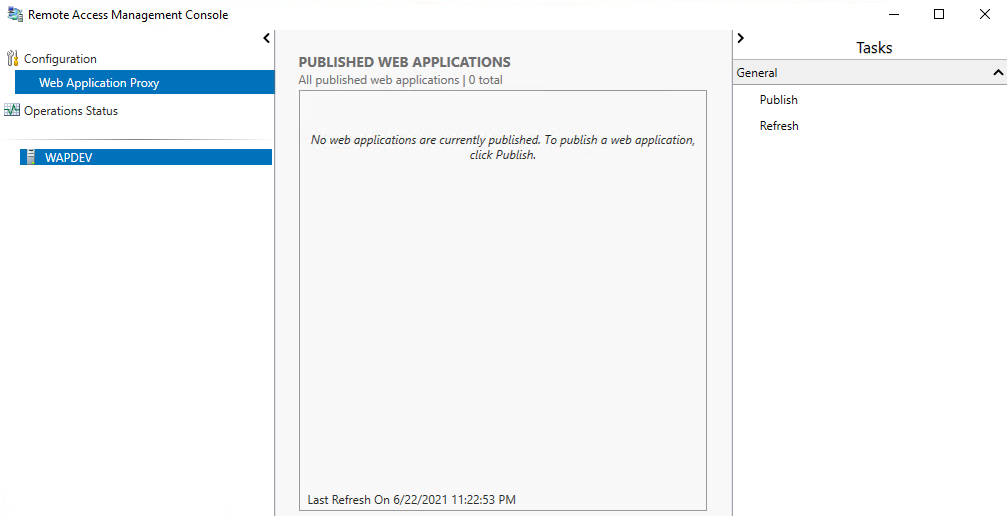

구성 완료

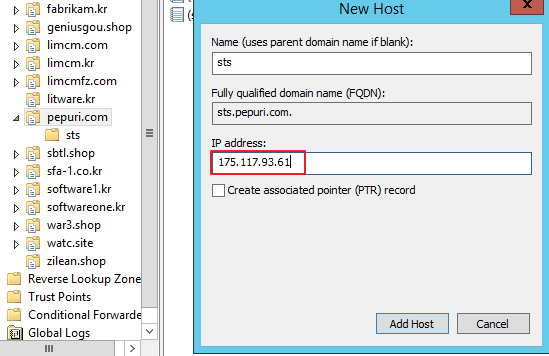

외부 DNS 서버나 호스팅 사이트에서 A레코드로 아래와 같이 공인 IP 를 등록합니다.



그리고 방화벽이나 네트워크 장비단에서 443 Port에 대한 Open 설정이 필요합니다.

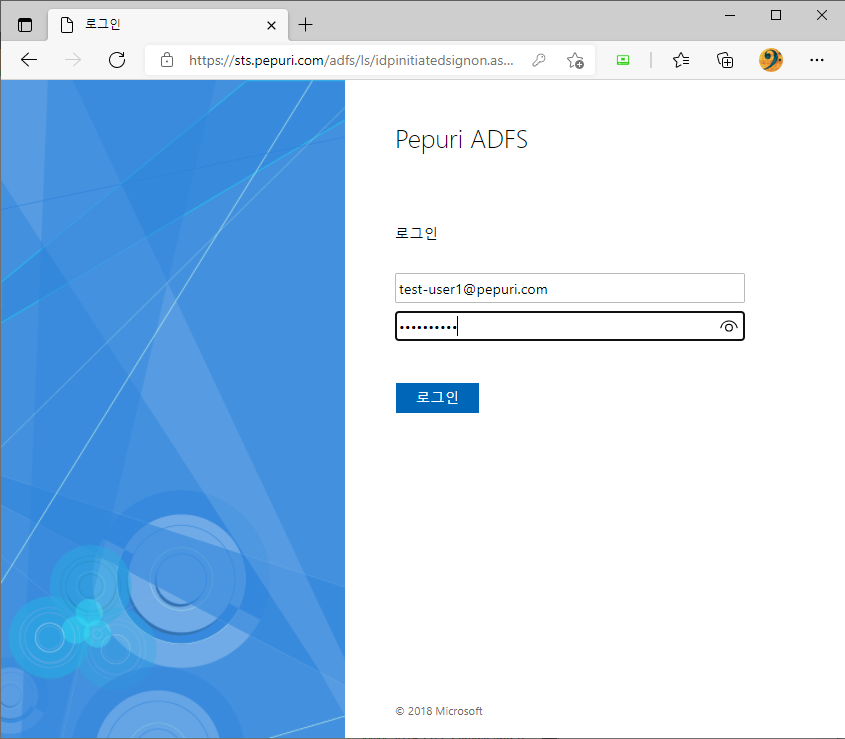

외부망에서 접속이 가능한지 아래의 URL로 테스트를 진행합니다.

https://sts.pepuri.com/adfs/ls/idpinitiatedsignon.aspx



그리고 만약 Windows Server 2019 버전으로 설정한다면, 되도록 아래의 글을 참고하여  추가 설정을 하는 것을 권장드립니다.

2020.03.29 - [Exchange] - Exchange Server 2019. WAP 2019 이용시 OWA 만 외부망에서 접속 불가



다음 포스팅에서 는 Azure AD Connector 정에 대해서 다루겠습니다.
